Ako se legure titana smatraju jednim od dragulja krune modernog inženjeringa, prstenovi od kovanog titana među najvažnijim su strukturnim komponentama iza današnje napredne opreme.
Od morskih platformi za naftu i plin i zrakoplovnih motora do nuklearnih elektrana, sustava za proizvodnju energije vodika, proizvodnje poluvodiča i proizvodnje aditiva (3D ispis), prstenovi od titana postali su bitan izbor zbog svog izuzetnog omjera-na-težine, izvanredne otpornosti na koroziju i dugog vijeka trajanja.
U ovom ćete vodiču saznati sve što trebate znati o ASTM B381 prstenovima od titana, uključujući njihove razrede materijala, proces proizvodnje, inspekciju kvalitete, primjene i buduće trendove u industriji-pomažući vam da shvatite zašto sve više industrija odabire kovane prstene od titana za-kritičnu opremu.
Što je titanijski prsten?
Prsten od titana kružna je kovana komponenta proizvedena od komercijalno čistog titana ili legura titana korištenjem postupaka kao što su otvoreno-kovanje u kalupu, radijalno-aksijalno valjanje prstena, zatvoreno-kovanje u kalupu ili zavarivanje.
Uobičajeni proizvodi uključuju:
- Prstenje od kovanog titana
- Smotano prstenje bez šavova
- Debeli{0}}zidni prstenovi
- Zavareni prstenovi od titana
- Prilagođeni prstenovi od legure titana proizvedeni prema nacrtima kupaca
U usporedbi s izrađenim ili zavarenim sklopovima, integralni kovani prsten od titana nudi kontinuirani protok zrna i gušću unutarnju strukturu, što rezultira znatno boljom otpornošću na zamor, strukturnim integritetom i vijekom trajanja.
Zbog toga se prstenovi od titana naširoko koriste u opremi izloženoj visokom tlaku, povišenim temperaturama, korozivnim medijima i cikličkim opterećenjima.
Tražite kovano prstenje po mjeri? Istražite našePrstenje od kovanog titanastranica proizvoda
Specifikacije prstena od titana
|
Artikal |
Specifikacija |
|
Vanjski promjer |
100–4000 mm |
|
Unutarnji promjer |
50–3900 mm |
|
Visina |
20–600 mm |
|
Maksimalna težina |
800 kg |
|
Ocjene materijala |
2. razred, 5. razred, 12. razred |
|
Standard |
ASTM B381 |
Zašto sve više industrija odabire prstenje od titana?
U usporedbi s nehrđajućim čelikom, legurama nikla i ugljičnim čelikom, prstenovi od legure titana pružaju uravnoteženiju kombinaciju mehaničkih svojstava i otpornosti na koroziju.
1. Veći omjer čvrstoće-i-težine
Titan ima gustoću od približno 4,5 g/cm³, samo oko 57% od čelika. Kovani Prsten od titana razreda 5može postići vlačnu čvrstoću iznad 895 MPa, što vam omogućuje smanjenje težine komponente za gotovo polovicu bez žrtvovanja čvrstoće.
To prstenove od titana čini idealnim za zrakoplove, pomorsku opremu, trkaća vozila i druge rotirajuće-komponente osjetljive na težinu.
2. Izvanredna otpornost na zamor
Proces kovanja stvara kontinuirani obodni protok zrna i rafiniranu mikrostrukturu, uvelike poboljšavajući čvrstoću na zamor i pod visokim-ciklusnim i niskim-ciklusnim opterećenjem.
Za ležajeve, komponente mjenjača, prirubnice tlačne posude i rotirajuću opremu, kovani prstenovi od titana nude mnogo duži vijek trajanja od lijevanih ili zavarenih alternativa.
3. Vrhunski strukturni integritet
Radijalno-aksijalno valjanje prstena proizvodi kontinuirano strujanje zrna oko oboda prstena dok eliminira nedostatke lijevanja kao što su šupljine skupljanja i poroznost.
Kao rezultat toga, imate koristi od:
- Veća konstrukcijska pouzdanost
- Izvrsna dimenzijska stabilnost
- Bolja otpornost na deformacije
- Poboljšana konzistencija pri visokim temperaturama i velikim opterećenjima
Proces proizvodnje prstena od titana
Tipični proizvodni proces uključuje:
Titanska spužva visoke{0}}čistoće → Vakuumsko lučno pretaljivanje (VAR) → Kovanje gredica → Kovanje predoblika prstena → Radijalno{1}}aksijalno valjanje prstena (ili otvorena-ekspanzija matrice) → Toplinska obrada (žarenje ili obrada u otopini i starenje) → Precizna CNC obrada → Mehanička ispitivanja → Dimenzijska inspekcija → Ne-destruktivno ispitivanje → Završno pakiranje.
Za kvalitetne-proizvode zrakoplovne i svemirske industrije, svaka se faza proizvodnje pažljivo kontrolira kako bi zadovoljila ASTM B381 i specifikacije kupaca.
Šest glavnih industrija koje ovise o prstenju od titana
1. Nafta i plin u moru
Prstenovi od titana naširoko se koriste u podvodnim ustima bušotina, uređajima za sprječavanje eksplozije (BOP), podmorskim prirubnicama i sustavima za brtvljenje.
Pogodnosti uključuju:
- Pouzdano brtvljenje na dubinama vode većim od 1000 metara
- Brzine korozije ispod 0,001 mm/godišnje u morskoj vodi
- Vijek trajanja preko 20-30 godina
- Izvrsna otpornost na sumporvodikovu (H₂S) koroziju
2. Oprema za kemijsku obradu i energetiku
U PTA postrojenjima, proizvodnji klor-alkalija i hidrometalurgiji, titanijski prstenovi podnose agresivne kiseline, lužine i povišene temperature.
Njihova izvrsna otpornost na koroziju značajno smanjuje troškove održavanja i neplanirane zastoje.
3. Čista energija i nuklearna energija
Kako se globalni energetski sustavi nastavljaju razvijati, prstenovi od titana sve se više koriste u:
- Oprema za nuklearnu energiju
- Sustavi cirkulacije-vode visoke čistoće
- Brtvene strukture vodikovih gorivih ćelija
Njihova otpornost na koroziju i dimenzionalna stabilnost pomažu u poboljšanju pouzdanosti sustava i životnog vijeka.
4. Zrakoplovstvo
Aerospace ostaje jedno od najvećih tržišta za prstenje od titana razreda 5.
Tipične primjene uključuju:
- Kompresori zrakoplovnih motora
- Kutije za ventilatore
- Konstrukcijski spojevi
- Hidraulički sustavi
- Komponente konstrukcije zrakoplova
Njihov lagani dizajn, velika čvrstoća i izvrsna otpornost na temperaturu čine prstenove od titana nezamjenjivim za moderne zrakoplove.
5. Olakšavanje automobila
Električna vozila i vozila s-vodikovim pogonom nastavljaju poticati potražnju za prstenovima od titana.
Prijave uključuju:
- Trkaće-komponente visokih performansi
- Cilindri za skladištenje vodika
- Lagani strukturni dijelovi
Smanjenje težine vozila izravno poboljšava domet vožnje i energetsku učinkovitost.
6. Proizvodnja poluvodiča i aditiva
Prstenovi od titana 2. stupnja čistoće-naširoko se koriste u:
- Oprema za obradu poluvodiča
- Vakuumske komore
- Sustavi za proizvodnju vafla
Prstenovi od poroznog titana proizvedeni aditivnom proizvodnjom također se koriste u naprednoj filtraciji, katalitičkim sustavima i istraživačkoj opremi.
Zahtjevi izvedbe prema industriji
|
Kriteriji usporedbe |
Inženjering za naftu, plin i podmorje |
Aerospace |
Biomedicinski |
Proizvodnja električne energije (npr. nuklearna energija) |
Sport, slobodno vrijeme i vrhunski potrošački proizvodi |
|
|
Primarni zahtjevi izvedbe |
Izvanredna otpornost na koroziju u teškim uvjetima, nosivost-visokog tlaka, dugoročna-pouzdanost brtvljenja i niski troškovi životnog-ciklusa |
Maksimalni omjer čvrstoće-i-težine, otpornost na puzanje pri visokim-temperaturama i zamor, tolerancija oštećenja i ultra-laka izvedba |
Izvrsna biokompatibilnost, ne-toksičnost, umjeren modul elastičnosti (dobro odgovara ljudskoj kosti) i vrhunska oseointegracija |
Otpornost na specifične korozivne medije (kao što su okoline koje-sadrže klorid), visoka čistoća materijala, otpornost na puzanje zbog zračenja i dugoročna -dimenzionalna stabilnost |
Lagan dizajn, vrhunski izgled površine (uključujući anodizirane završne slojeve), estetski izgled i-cijenovno učinkovita proizvodnja |
|
|
Tipične vrste titana |
2. razred, 7. razred i 12. razred(prvenstveno odabran za vrhunsku otpornost na koroziju) |
Razred 5 (Ti-6Al-4V), Razred 9,i druge legure titana visoke-čvrstoće, visoke-temperature i visoke{2}}žilavosti |
Ocjena 23 ELI(Extra-low Low Interstitial),Ti-6Al-7Nb, i komercijalno čisti titan |
prvenstvenokomercijalno čisti titan(1. i 2. stupanj) |
Grade 5 i komercijalno čisti titan |
|
|
Fokus na mehanička svojstva |
Umjerena{0}}do-visoka čvrstoća općenito je dovoljna, s većim naglaskom na zadržavanje čvrstoće u korozivnim okruženjima i otpornost na pucanje od korozije |
Maksimalna sobna-temperatura i povišena-temperaturna čvrstoća, žilavost loma i otpornost na-ciklus zamora |
Umjerena čvrstoća, s posebnim naglaskom na niži modul elastičnosti kako bi se smanjio učinak zaštite od naprezanja |
Umjerena čvrstoća, s većim naglaskom na otpornost na puzanje i dugoročnu-strukturnu stabilnost |
Umjerena čvrstoća koja zadovoljava zahtjeve laganog dizajna uz zadržavanje trajnosti |
|
|
Mikrostruktura i kontrola grešaka |
Visoki zahtjevi. Ujednačena mikrostruktura bitna je za postojanu otpornost na koroziju. Strogi standardi ne-destruktivnog ispitivanja (NDT) pomažu u sprječavanju-kvarova povezanih s pritiskom. |
Najviši standardi kvalitete. Iznimna ujednačenost mikrostrukture, čistoća materijala i kontrola nedostataka su bitni, s najstrožim zahtjevima inspekcije kako bi se osigurala sigurnost leta. |
Izuzetno visoki zahtjevi. Za ispunjavanje sigurnosnih standarda implantata potrebne su guste mikrostrukture-bez kvarova sa strogom kontrolom otpuštanja štetnih elemenata. |
Izuzetno visoki zahtjevi. Visoka čistoća materijala, izvrsna otpornost na zračenje i stroga kontrola razina nečistoća ključni su za dugoročnu-pouzdanost. |
Umjereni zahtjevi. Veći naglasak stavljen je na završnu obradu površine, izgled i cjelokupnu mehaničku izvedbu. |
|
|
Troškovna osjetljivost |
Srednje do visoko. Iako je početno ulaganje relativno visoko, iznimno dug radni vijek-bez održavanja značajno smanjuje ukupne troškove životnog-ciklusa. |
Vrlo visoko. Performanse i sigurnost uvijek imaju prioritet, a viši troškovi su prihvatljivi za postizanje smanjenja težine i maksimalne pouzdanosti. |
srednje. Medicinski proizvodi nude visoku dodanu vrijednost, ali podliježu strogim regulatornim odobrenjima i sustavima nadoknade troškova zdravstvene skrbi. |
srednje. Ekonomska učinkovitost je važna uz održavanje beskompromisne sigurnosti i pouzdanosti. |
Relativno nizak. Proizvodi od titana moraju ostati cjenovno-konkurentni nehrđajućem čeliku, aluminijskim legurama i drugim laganim materijalima kako bi podržali usvajanje na širem tržištu. |
Zašto odabrati profesionalnog proizvođača prstena od titana?
Performanse prstena od titana ne ovise samo o materijalu već io mogućnostima proizvođača.
Pouzdan proizvođač prstena od titana obično nudi:
- Veliko iskustvo kovanja
- Velika radijalna-aksijalna oprema za kotrljanje prstena
- Kompletna postrojenja za toplinsku obradu
- Precizna CNC obrada
- Strogo upravljanje kvalitetom
- Brza dostava
- Globalno izvozno iskustvo
- ISO 9001 & EN 9100 certificirana proizvodnja
Za zrakoplovnu, energetsku i kemijsku industriju dosljedna kvaliteta uvijek je vrednija od jednostavnog odabira najniže cijene.
Često postavljana pitanja
1. Kojim su standardima u skladu titanijski prstenovi?
Većina prstenova od titana proizvodi se u skladu sa ASTM B381, ASME SB381 ili AMS specifikacijama, a također se mogu-izraditi prema vašim tehničkim nacrtima.
2. Koje vrste titana se najčešće koriste?
Grade 2, Grade 5 (Ti-6Al-4V) i Grade 12 su najčešće korišteni materijali za kovane prstene od titana.
3. Mogu li se prstenovi od titana prilagoditi?
Da. Prilagođene veličine, dimenzije, tolerancije i složene geometrije mogu se proizvesti prema vašim crtežima.
4. Mogu li se dostaviti materijalni certifikati?

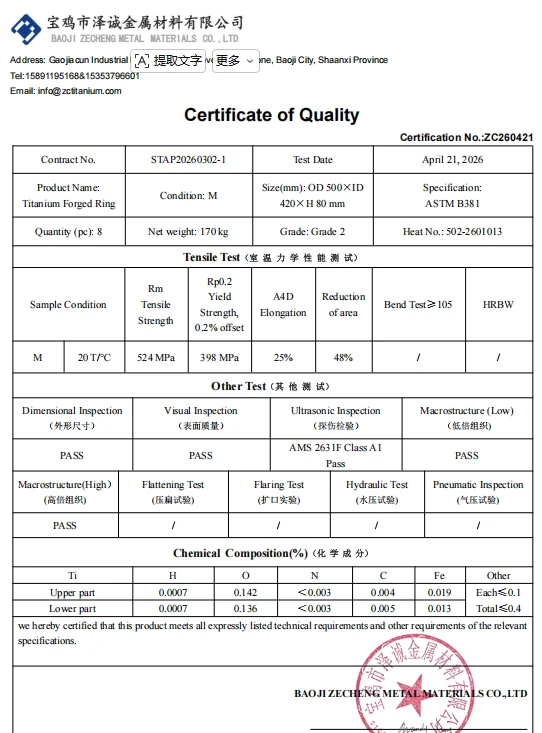

Da. EN 10204 3.1 materijalni certifikati obično se isporučuju, a pregled-treće strane dostupan je na zahtjev.
5. Koje je tipično vrijeme isporuke?
Za većinu prilagođenih narudžbi potrebno je približno 3–6 tjedana, dok se zalihe često mogu isporučiti mnogo brže.
